Инструкция по перенастройке электроники

Перенастройку функций времени требуется производить в следующих случаях:
- если створки (или одна створка) ворот не полностью открываются или закрываются
- если надо изменить время между началами движения створок

Наладка

- Закройте ворота
- Снимите крышку шкафа. Внимание: Напряжение 220 Вольт присутствует на нижней части силовой платы.

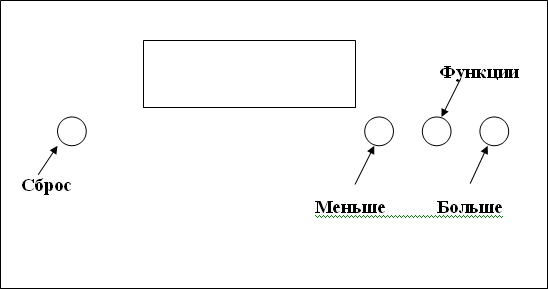

- На электронной плате увидите световое табло и четыре кнопки под ним. Их функции:


Нажмите кнопку «сброс» - табло потухнет и снова засветится, обнулив две правые цифры. Для ознакомления нажмите несколько раз кнопку переключения функций – в левой части табло светящаяся горизонтальная черта будет перемещаться из нижнего в верхнее положение, при этом в правых окошках будет высвечиваться время в секундах, а именно:
черта внизу - время, необходимое для разгона двигателя (всегда должно быть выставлено время 01, в крайнем случае - 02)
черта посередине – время задержки включения второго двигателя по сравнению с первым (обычно - от 02 до 05)
черта вверху – время, по истечении которого оба двигателя отключатся, если они еще не отключились по току перегрузки (отсчет времени начинается с момента включения второго двигателя) (обычно это время выставляют – от 18 до 21)
Для изменения времени пользуются кнопками «больше», «меньше».
