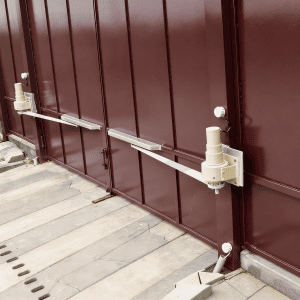

Привод автоматический планетарный рычажный серии ППВ

Технические характеристики. Технические особенности. Применение.

Предназначен

для автоматического открытия-закрытия распашных ворот производственного назначения (среднего и большого размера створок с интенсивным иочень интенсивным движением)
для автоматического открытия-закрытия распашных ворот крайнего Севера
для автоматического открытия-закрытия ворот частного назначения больших и очень больших размеров
для автоматического открытия ворот, где необходимо открытие наружу до 180 градусов
для автоматического открытия-закрытия ворот, где по конструктивным соображениям невозможно применить никакие другие приводы (ворота с калиткой в створке, или нежелательность выдалбывания ниши для импортного привода в кирпичной кладке забора)

Краткие характеристики

Привод (кинематика)

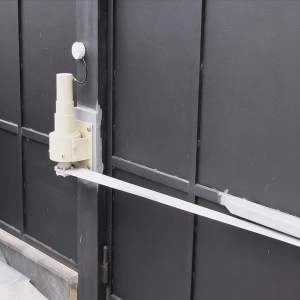

Рычажный (рычаг цельный, передающий усилие створке через подшипник, закрепленный на конце рычага)

Мотор-редуктор

Двигатель, электромагнитная муфта и многоступенчатый планетарный редуктор расположены в едином корпусе

Износостойкость

Очень высокая из-за применения многоступенчатого планетарного редуктора (смотреть справочники механиков по планетарным редукторам)

Момент сил открытия

максимальный — 1200 Нх М. Регулируемый. Для справки: более чем в 3 раза больше, чему самых сильных приводов для распашных ворот, выпускаемых в мире

Нагрузки на навесы (петли) ворот

Отсутствуют. Примечание: все выпускаемые в мире приводы ворот стараются оторвать створку ворот от навесов. С силой до800 КГ. А при сильном ветре сила отрыва створки может достигать несколько тонн

Возможность работы при низких температурах

Да. Так называемый «северный вариант». И если сам мотор-редуктор иобычного исполнения может работать при минус 55 градусах, то и блок управления с его электронными компонентами «северного варианта» может работать при тех же температурах

Время открытия створки

18 секунд — для открытия на 90 градусов

Напряжение питания

220 Вольт переменного тока для питания блока управления. Преобразование напряжения 220 Вольт в безопасное напряжение 27, 12 и 5 вольт постоянного тока производится в блоке управления

Электродвигатель

Постоянного тока напряжением 24(27) Вольт. Перегрузочная способность — трехкратная. Максимальный ток — 30А

Электромуфта

Электромагнитная фрикционная. Защемляет вал двигателя при отсутствии напряжения на двигателе, тем самым блокируя створку от принудительного открытия. Защищает привод от слома при наезде машины на створку ворот

Система коммутации электродвигателями

Без искровая через оптосимисторы.

Защита электродвигателя

Защита двигателя от перегрузки — через электронную схему сравнения тока двигателя сзаданным (этим же задается и сила привода). Резервная защита — пообратному отсчету времени

Способность открытия створки ворот наружу на угол до 180 градусов

Да. Просто рычаг привода вовремя монтажа сваривается непрямым, а в виде буквы «Г»

Наличие блокировки ворот в закрытом состоянии (невозможность открытия ворот взламывающим усилием людей)

Да. Невозможно. Но при наезде автотранспорта на ворота — фрикционная муфта не позволяет сломать мотор-редуктор. При двойном моменте сопротивления по сравнению с максимальным моментом сил привода — ворота принудительно открываются. На дальнейшую работоспособность это не влияет.

Возможность разблокировки ворот при отсутствии напряжения

Да. При помощи обычного гаечного ключа. При желании — с помощью спец ключа. Блокировка— с помощью того же ключа

Управление

кнопкой управления (кратковременным нажатием). Другая команда - следующим нажатием кнопки. Останов вовремя движения — тойже кнопкой
дистанционной радиосистемой (так же — кратким нажатием кнопки брелка)

Система управления

МК-918 — спец. разработки. Работа «северного варианта» — от минус 55градусов

Реагирование на препятствие

При «наезде» створки ворот на препятствие — двигатель автоматически отключается. Команда на реверс движения створки после этого — просто нажатием кнопки или кнопки брелка

Наличие систем безопасности (инфракрасные лучи, при пересечении которых ворота останавливаются, или иные системы)

В комплект не входит. Но все предусмотрено для подключения любой системы. Клеммники для их питания (12 Вольт) и входов («0» или «1») — есть.

Дистанционная система управления

MSRF-3(4) (российского производства) — с температурным режимом до минус 40. Любое количество брелков дистанционного управления. Имеется еще 2(3) свободных канала для управления другими объектами. Дальность — до50 метров. Вместо нее может быть подключена любая другая система.

Общий вес полного комплекта

110 кГ.
